金剛石，因其獨特的物理和化學性質，在許多領域具有廣泛的應用前景。尤其在電子學領域，金剛石的高導熱率和高電子飽和遷移率使其成為制造高性能電子器件的理想材料。然而，制備高質量的金剛石材料并實現其在電子學領域的應用，仍面臨諸多挑戰。

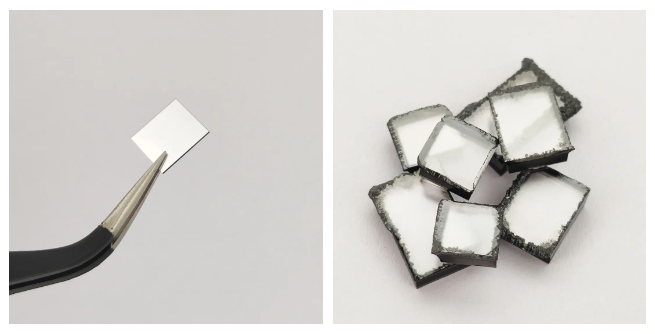

高質量金剛石材料的制備——化學氣相沉積（CVD）：化學氣相沉積是制備高質量金剛石材料的主要方法之一。通過控制反應條件，如溫度、壓力、氣體組成等，可以合成出高質量、大面積的金剛石薄膜。此外，CVD方法還可以通過改變反應前驅體和摻雜劑，實現對金剛石材料的成分和性能的精確調控。

金剛石在電子學領域的應用：

1.高溫電子器件 ：金剛石的高熱導率和電絕緣性能使其成為制造高溫電子器件的理想材料。例如，金剛石基底的肖特基二極管在高溫環境下具有優異的性能表現，有望應用于高溫環境下的能源轉換和傳感技術。

2.深紫外光電子器件 ：金剛石的帶隙寬度大，是制造深紫外光電子器件的理想材料。利用金剛石制備的深紫外光探測器在生物醫學、環境監測等領域具有廣泛的應用前景。

3.納電子器件：金剛石的帶寬度大，且具有優異的機械、熱學和化學穩定性，使其成為制造納電子器件的理想候選材料。例如，利用金剛石制備的碳納米管場效應晶體管在低功耗和高性能方面表現出優異的性能，有望應用于下一代納電子器件中。

MPCVD設備對電子學應用的影響：MPCVD設備作為一種先進的金剛石制備技術，對電子學領域產生了深遠的影響。首先，MPCVD設備能夠?qū)崿F(xiàn)高純度金剛石膜的沉積，這對于制造高性能電子器件至關重要。高純度的金剛石膜具有優異的物理和化學性質，能夠提高電子器件的性能和穩定性。其次，MPCVD設備的沉積速率可以通過調整微波功率來提高，這大大縮短了制備周期，提高了生產效率。這對于大規模生產電子器件具有重要意義。

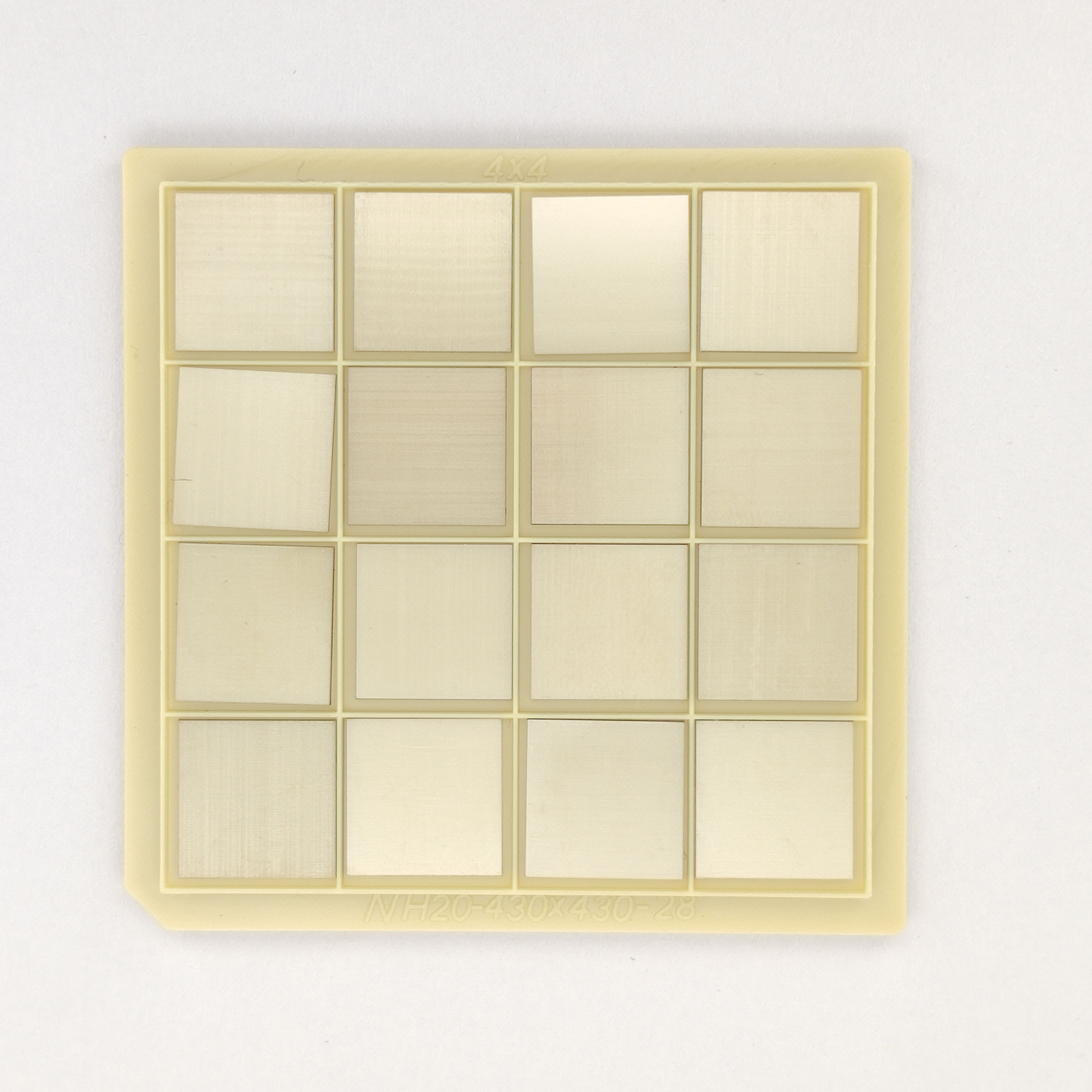

此外，MPCVD設備還能夠?qū)崿F(xiàn)大面積金剛石膜的制備，這對于制造大面積、高性能的電子器件具有重要意義。最后，MPCVD設備作為一種先進的金剛石制備技術，為電子學領域的發展提供了新的可能性。通過不斷優化設備性能和提高材料質量，有望實現金剛石在電子學領域的廣泛應用，推動相關領域的技術進步和創新發展。

未來展望：高質量金剛石材料的制備及其在電子學領域的應用是當前研究的熱點和難點。通過不斷優化制備方法和提高材料質量，有望實現金剛石在電子學領域的廣泛應用，推動相關領域的技術進步和創新發展。同時，隨著科技的不斷進步和創新方法的提出，相信金剛石在電子學領域的應用前景將更加廣闊。
